মূল প্রক্রিয়া সরঞ্জাম
A তেল শোধনাগার জন্য নিরস্ত্র হিটার পেট্রোলিয়াম পরিশোধন ক্রিয়াকলাপের মূল তাপীয় সরঞ্জাম, যা জ্বালানী দহন থেকে নলাকার কয়েলের মধ্য দিয়ে প্রবাহিত তরল প্রক্রিয়ায় তাপ স্থানান্তর করে। এটি অপরিশোধিত পাতন, হাইড্রোক্র্যাকিং, বিলম্বিত কোকিং এবং অনুঘটক সংস্কার সহ জটিল শোধনাগার প্রক্রিয়াগুলির জন্য সঠিক তাপমাত্রা নিয়ন্ত্রণ সরবরাহ করে। Tuopu Industry (Jiangsu) Co., Ltd. হল একটি পেশাদার ব্র্যান্ড হিটিং ফার্নেস এবং সেন্ট্রিফিউগাল কাস্টিং ফার্নেস টিউব চীনে, যা SINOPEC, PetroChina, এবং CNOOC-এর জন্য প্রথম-স্তরের সরবরাহকারী এবং Sinochem গ্রুপের জন্য একজন যোগ্য সরবরাহকারী হিসেবে কাজ করে। কোম্পানীটি একটি বড় মাপের ফায়ারড হিটার উত্পাদন বেস, একটি বুদ্ধিমান ফার্নেস টিউব উত্পাদন সুবিধা এবং একটি রোল-অন/রোল-অফ ডক পরিচালনা করে, পেট্রোকেমিক্যাল, কয়লা রাসায়নিক এবং তেল শোধনাগার শিল্প জুড়ে গ্রাহকদের কাছে চুলা গরম করার জন্য EPC চুক্তি পরিষেবা সরবরাহ করে।
রিফাইনারি ফায়ারড হিটারের মূল প্রকার
R
প্রতিক্রিয়া হিটার
850 থেকে 1000 ডিগ্রী সেলসিয়াস তাপমাত্রায় টিউবের অভ্যন্তরে গরম এবং অনুঘটক প্রতিক্রিয়া একই সাথে ঘটে, যা হাইড্রোক্র্যাকিং এবং অনুঘটক সংস্কারের জন্য ব্যবহৃত হয়।
D
পাতন হিটার
হাইড্রোকার্বন প্রবাহকে নির্দিষ্ট তাপমাত্রায় উত্থাপন করে, ক্র্যাকিং সৃষ্টি না করে, অশোধিত পাতন এবং অ্যারোমেটিক্স পৃথকীকরণের জন্য ব্যবহৃত হয়।
API 560 মান অনুযায়ী, সাধারণ হিটার কনফিগারেশনের মধ্যে রয়েছে উল্লম্ব নলাকার হিটার, কেবিন অনুভূমিক কয়েল হিটার, উল্লম্ব টিউব সহ বক্স হিটার এবং হেলিকাল কয়েল হিটার। উল্লম্ব নলাকার হিটার উচ্চ তাপ স্থানান্তর দক্ষতা এবং অভিন্ন তাপমাত্রা বন্টন প্রদান করে। কেবিন অনুভূমিক কয়েল হিটারগুলি ন্যূনতম পদচিহ্ন সহ একটি কমপ্যাক্ট ডিজাইনের বৈশিষ্ট্যযুক্ত। উল্লম্ব টিউব সহ বক্স হিটার সহজ রক্ষণাবেক্ষণ অ্যাক্সেসের অনুমতি দেয়। হেলিকাল কয়েল হিটার প্রেসার ড্রপ এবং ফাউলিং সম্ভাবনা কমিয়ে দেয়। Tuopu Industry (Jiangsu) Co., Ltd. এই সমস্ত হিটার প্রকার কাস্টমাইজ করার জন্য পরিপক্ক ইঞ্জিনিয়ারিং সমাধান এবং স্বাধীন মূল পণ্য উত্পাদন ক্ষমতার সুবিধা দেয়৷
তাপ দক্ষতা এবং অপ্টিমাইজেশান
85-92 %
সাধারণ তাপ দক্ষতা পরিসীমা
60-65 %
মোট অপারেটিং খরচের শক্তি খরচ শেয়ার
20-25 °ফা
ফিল্ম তাপমাত্রা বৃদ্ধি
দ্বিগুণ কোকিং রেট
দীপ্তিমান বিভাগটি হিটারের মধ্যে সর্বোচ্চ তাপমাত্রায় কাজ করে, যেখানে নল ধাতব তাপমাত্রা সরাসরি সরঞ্জামের জীবন নির্ধারণ করে। পরিচলন বিভাগ ফিনড টিউবগুলির মাধ্যমে ফ্লু গ্যাস থেকে বর্জ্য তাপ পুনরুদ্ধার করে, সামগ্রিক দক্ষতার উন্নতিতে একটি গুরুত্বপূর্ণ কারণ হিসাবে কাজ করে। Tuopu Industry (Jiangsu) Co., Ltd. তেজস্ক্রিয় বিভাগে অভিন্ন তাপ প্রবাহ বিতরণ এবং পরিচলন বিভাগে অপ্টিমাইজ করা বর্জ্য তাপ পুনরুদ্ধারের উপর জোর দেয়। কোকিং দীর্ঘ-সাইকেল অপারেশনকে প্রভাবিত করে এমন প্রাথমিক চ্যালেঞ্জের প্রতিনিধিত্ব করে। ফিল্মের তাপমাত্রায় প্রতি 20 থেকে 25 ডিগ্রি ফারেনহাইট বৃদ্ধির জন্য, কোকিংয়ের হার প্রায় দ্বিগুণ হয়। Tuopu Industry (Jiangsu) Co., Ltd. ইস্ট চায়না ইনস্টিটিউট, হুয়াফু ইনস্টিটিউট এবং লুওয়াং ইনস্টিটিউটের সাথে ঘনিষ্ঠ সহযোগিতার মাধ্যমে ব্যাপক ফায়ারড হিটার অপ্টিমাইজেশানের অভিজ্ঞতা সঞ্চয় করেছে।
Tuopu শিল্প পণ্য পোর্টফোলিও
| পণ্যের নাম | আবেদন ইউনিট | মূল ফাংশন |

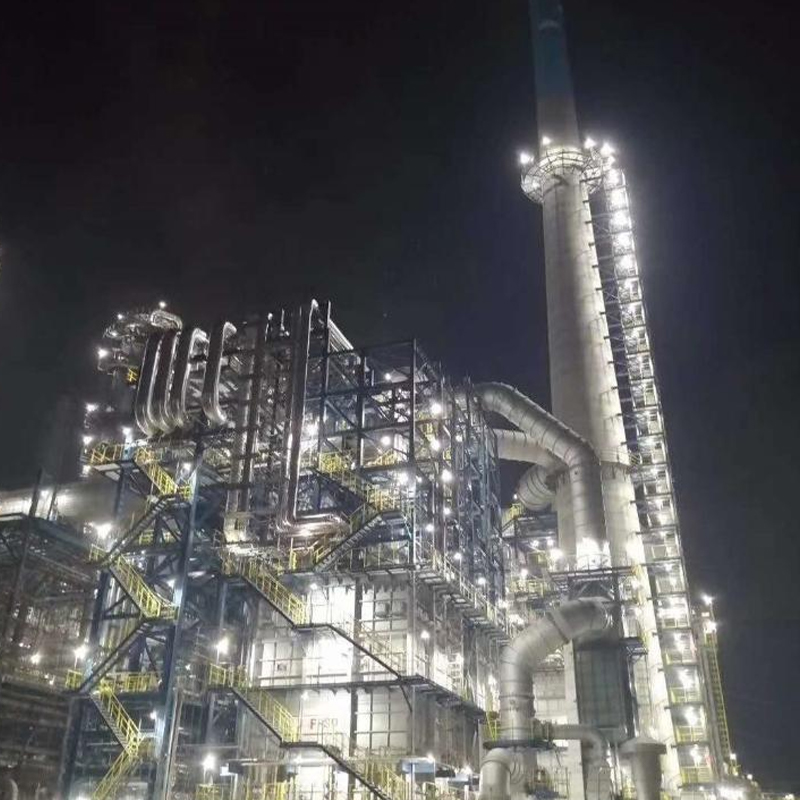

| CDU এবং VDU এর জন্য ফায়ারড হিটার | অপরিশোধিত পাতন ইউনিট | উপাদান পৃথকীকরণের জন্য পাতন তাপমাত্রায় অপরিশোধিত তেল গরম করা |

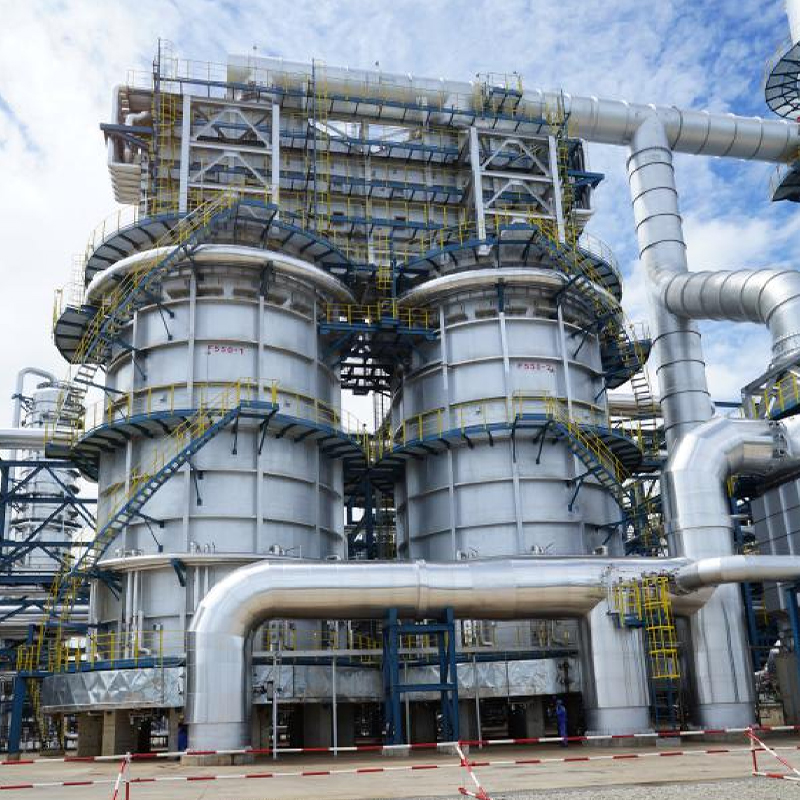

| হাইড্রোক্র্যাকিং ফায়ারড হিটার | হাইড্রোক্র্যাকিং ইউনিট | ভারী তেল হাইড্রোক্র্যাকিং প্রতিক্রিয়াগুলির জন্য উচ্চ-তাপমাত্রার তাপের উত্স সরবরাহ করা |

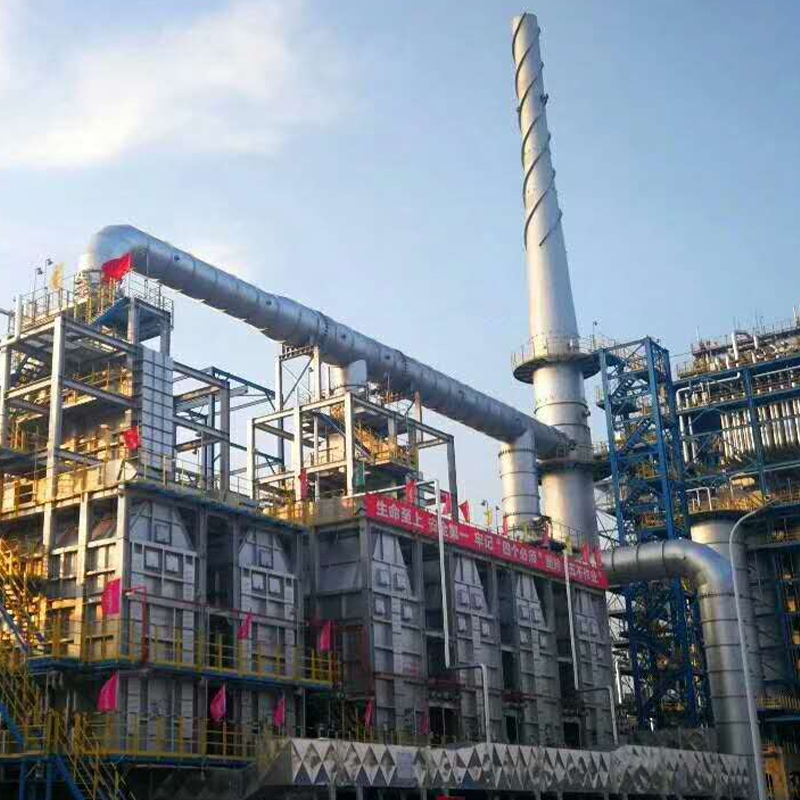

| অবশিষ্ট হাইড্রোক্র্যাকিং হিটার | অবশিষ্টাংশ হাইড্রোপ্রসেসিং ইউনিট | হালকা তেলের ফলন উন্নত করতে উচ্চ-সালফার উচ্চ-ধাতু অবশিষ্টাংশ প্রক্রিয়াকরণ |

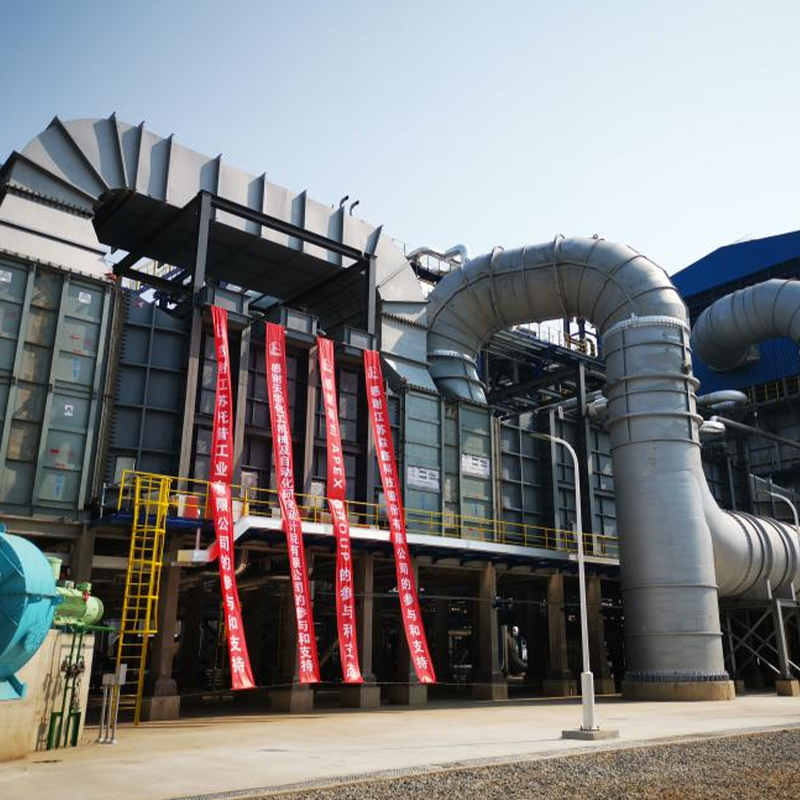

| হাইড্রোজেন জেনারেশন রিফমার | হাইড্রোজেন উৎপাদন ইউনিট | হাইড্রোকার্বন বাষ্প সংস্কারের জন্য 1000 ডিগ্রি সেলসিয়াস স্তরের তাপ সরবরাহ করা |

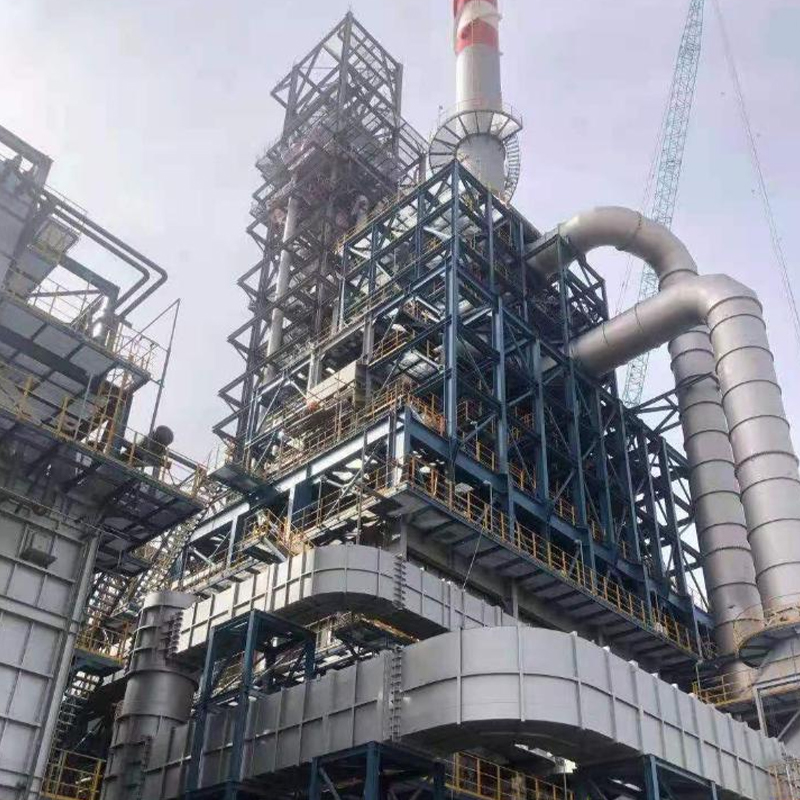

| ফোর-ইন-ওয়ান রিফর্মিং ফায়ারড হিটার | ক্যাটালিটিক রিফর্মিং ইউনিট | ইউনিট কম্প্যাক্টনেস উন্নত করতে মাল্টি-পাস প্রতিক্রিয়া গরম করার সংহতকরণ |

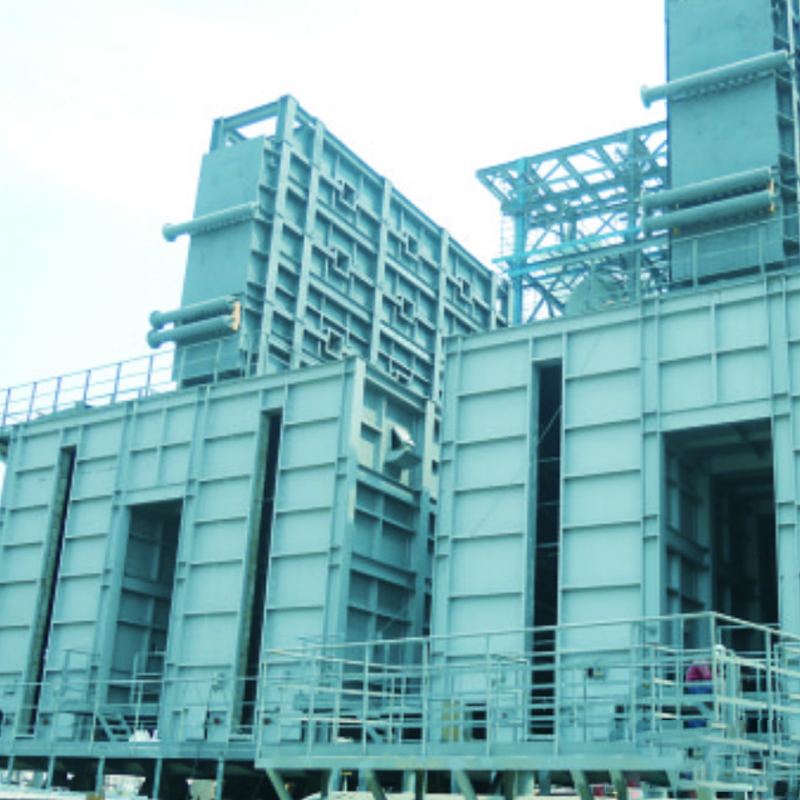

| বিলম্বিত কোকিং হিটার | বিলম্বিত কোকিং ইউনিট | পেট্রোলিয়াম কোক উৎপাদনের জন্য ক্র্যাকিং তাপমাত্রায় ভারী অবশিষ্টাংশ গরম করা |

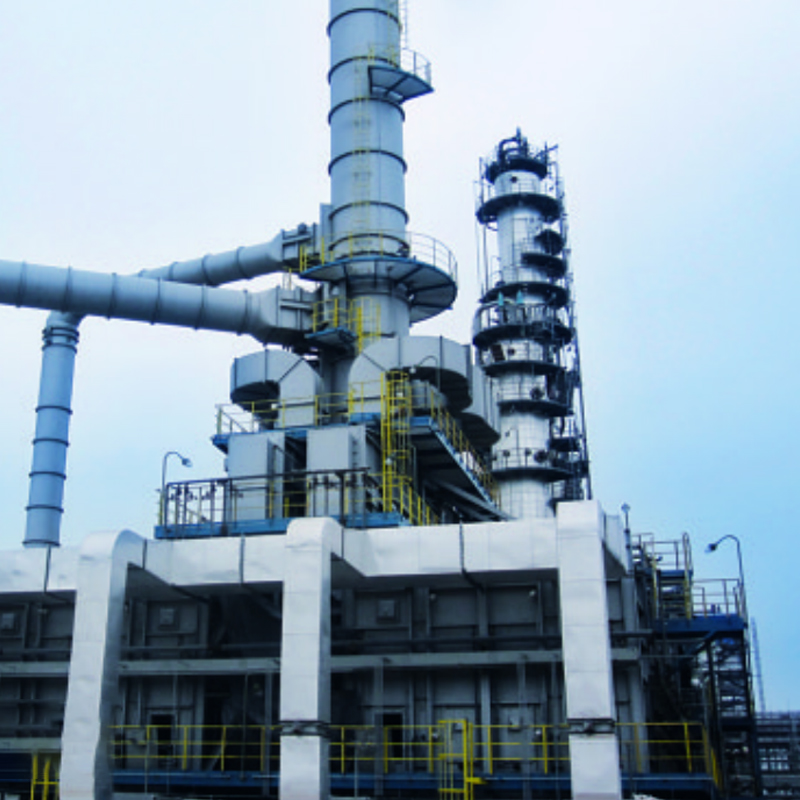

| ভিসব্রেকিং ইউনিটের জন্য হিটার | ভিসব্রেকিং ইউনিট | প্রবাহ বৈশিষ্ট্য উন্নত ভারী তেল সান্দ্রতা হ্রাস |

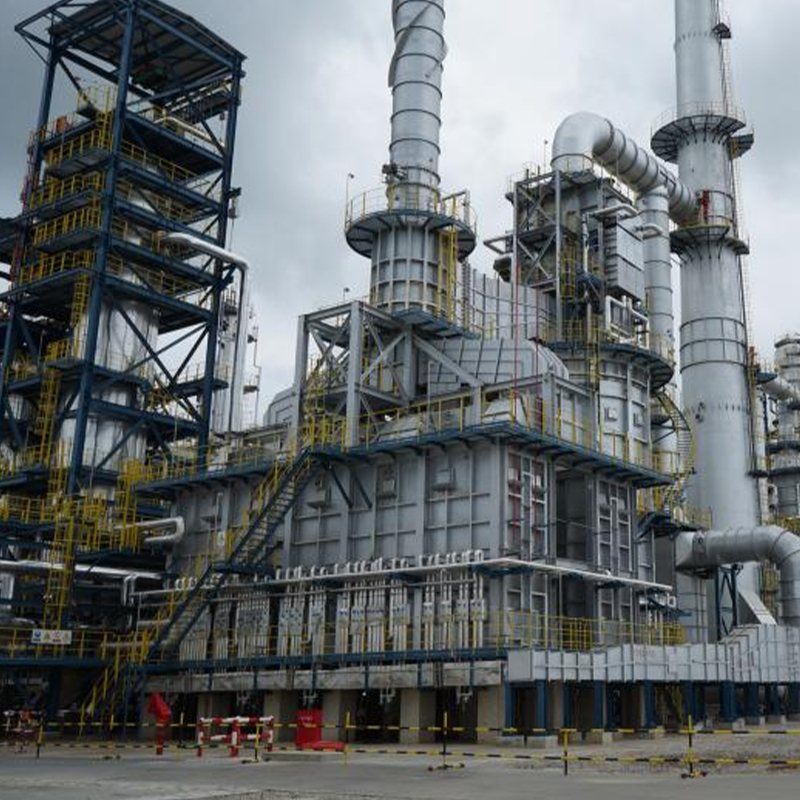

| ডিজেল হাইড্রোট্রিটিং ফায়ারড হিটার | ডিজেল হাইড্রোট্রিটিং ইউনিট | হাইড্রোডসালফারাইজেশন এবং ডিনাইট্রিফিকেশন প্রতিক্রিয়ার জন্য ফিডস্টককে প্রিহিটিং করা |

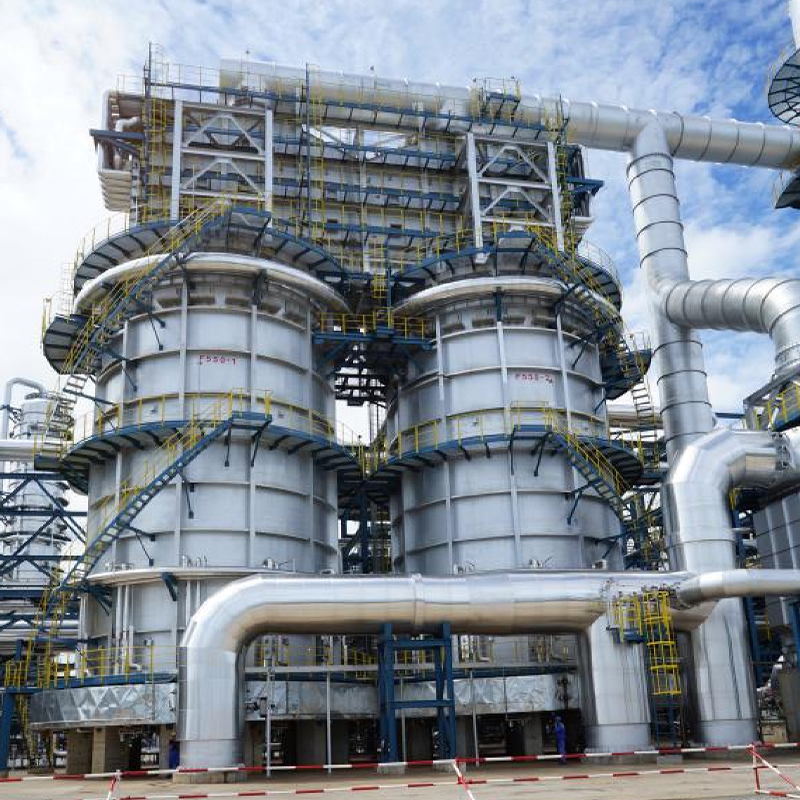

| জাইলিন রিবয়লার ফায়ারড হিটার | অ্যারোমাটিকস সেপারেশন ইউনিট | জাইলিন পাতন কলামের জন্য রিবয়লার তাপ উৎস প্রদান করা |

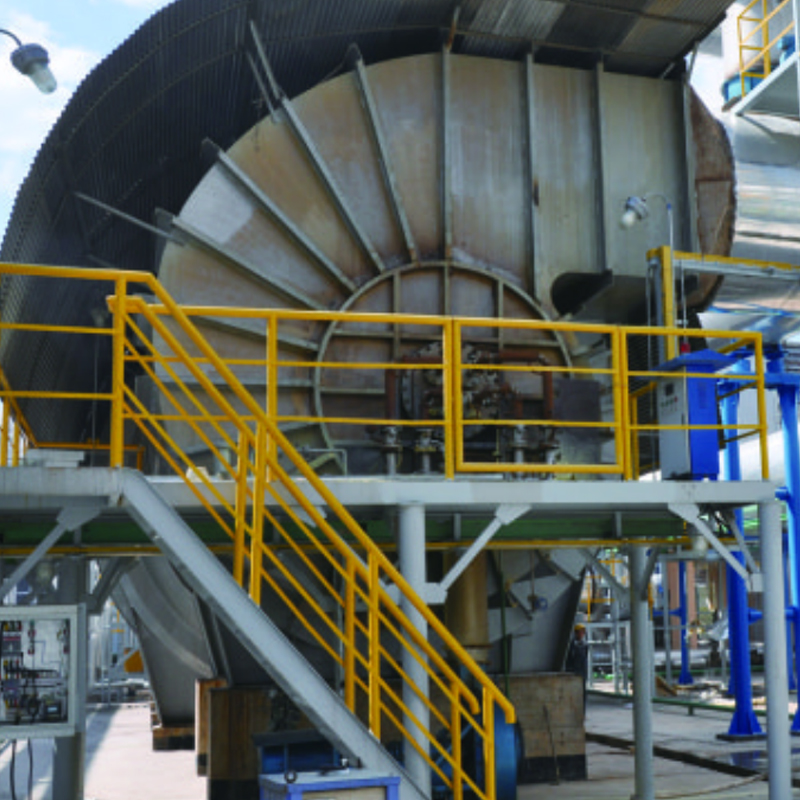

| সালফার ইনসিনারেটর চুল্লি | সালফার রিকভারি ইউনিট | পরিবেশগত মান পূরণ করতে সালফারযুক্ত অফ-গ্যাস জ্বালিয়ে দেওয়া |
উপাদান নির্বাচন এবং স্থায়িত্ব
01
দীপ্তিমান অধ্যায় টিউব
এইচপি সিরিজ সেন্ট্রিফিউগালি কাস্ট অ্যালয় স্টিল টিউব, 950 ডিগ্রি সেলসিয়াসের উপরে স্থিতিশীল, উচ্চ-তাপমাত্রা ক্রীপ প্রতিরোধ এবং অ্যান্টি-কারবারাইজেশন সহ
➔
02
পরিচলন বিভাগের পাখনা
দক্ষ বর্জ্য তাপ পুনরুদ্ধারের জন্য ফ্লু গ্যাস জারা প্রতিরোধের সাথে তাপ প্রতিরোধের ভারসাম্য বজায় রাখা
➔
03
মডুলার অবাধ্য
অবাধ্য ফাইবার মডিউল, লাইটওয়েট, উচ্চতর নিরোধক, সহজ ইনস্টলেশন, ঐতিহ্যবাহী ইট প্রতিস্থাপন
Tuopu Industry (Jiangsu) Co., Ltd. একটি বুদ্ধিমান সেন্ট্রিফিউগাল কাস্টিং ফার্নেস টিউব উত্পাদন লাইন পরিচালনা করে, ইথিলিন ক্র্যাকিং টিউব এবং চমৎকার উচ্চ-তাপমাত্রা ক্রীপ রেজিস্ট্যান্স এবং অ্যান্টি-কারবারাইজেশন বৈশিষ্ট্য সহ উজ্জ্বল কয়েল সহ মূল উপাদান উত্পাদন করে। অভিন্ন তাপমাত্রার ক্ষেত্রের বন্টন অর্জন করতে এবং স্থানীয় মাত্রাতিরিক্ত গরম থেকে টিউবের ক্ষতি রোধ করতে কোম্পানিটি ফায়ারড হিটার ডিজাইনে মডুলার রিফ্র্যাক্টরি আস্তরণের কাঠামো গ্রহণ করে, অপ্টিমাইজড বার্নার ব্যবস্থার সাথে মিলিত হয়।
নিরাপদ অপারেশন এবং পরিবেশগত সম্মতি
⚠
সমালোচনামূলক ডেটা
অতিরিক্ত বায়ু অনুপাতের প্রতিটি এক শতাংশ বৃদ্ধি জ্বালানি খরচ আনুমানিক 0.5 শতাংশ বাড়িয়ে দেয়, NOx এবং CO2 নির্গমনের অনুরূপ বৃদ্ধির সাথে। Tuopu Industry (Jiangsu) Co., Ltd. ফ্লু গ্যাস অক্সিজেন সামগ্রী এবং টিউব প্রাচীর তাপমাত্রার সুনির্দিষ্ট পর্যবেক্ষণের মাধ্যমে জ্বলন অপ্টিমাইজেশান এবং নির্গমন নিয়ন্ত্রণের দ্বৈত উদ্দেশ্য অর্জন করে ফায়ারড হিটার ডিজাইনে উন্নত দহন নিয়ন্ত্রণ ব্যবস্থাকে একীভূত করে৷
স্টার্টআপ এবং শাটডাউন পর্যায়গুলির সময়, ফায়ারড হিটারগুলি শোধনাগার অপারেশনগুলিতে সর্বোচ্চ নিরাপত্তা ঝুঁকি উপস্থাপন করে। Tuopu Industry (Jiangsu) Co., Ltd. ইঞ্জিনিয়ারিং সলিউশন কঠোরভাবে আন্তর্জাতিক নিরাপত্তা মান মেনে চলে, সম্পূর্ণ যন্ত্রপাতি জীবনচক্র জুড়ে নিরাপদ অপারেশন নিশ্চিত করতে নির্ভরযোগ্য শিখা সনাক্তকরণ, জ্বালানী বন্ধ এবং বায়ুচলাচল ইন্টারলক সিস্টেম অন্তর্ভুক্ত করে।
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
প্রশ্ন ১
রিফাইনারি চালিত হিটারগুলি সাধারণত কী তাপ দক্ষতা অর্জন করতে পারে
আধুনিক শোধনাগার থেকে চালিত হিটারগুলি সাধারণত 85 থেকে 92 শতাংশের মধ্যে তাপ দক্ষতা অর্জন করে। দীপ্তিমান অংশটি পরিচলন এবং বিকিরণের মাধ্যমে তাপ স্থানান্তর করে, যখন পরিচলন বিভাগ ফিনড টিউব ব্যবহার করে বর্জ্য তাপ পুনরুদ্ধার করে। উপযুক্ত অতিরিক্ত বায়ু অনুপাত বজায় রাখা, নিয়মিত পরিচলন বিভাগ ফাউলিং পরিষ্কার করা এবং বার্নার ফ্লেম জ্যামিতি অপ্টিমাইজ করা কার্যকরী পদক্ষেপ।
প্রশ্ন ২
কোকিং এর প্রধান কারণ কি এবং কিভাবে প্রতিরোধ করা যায়
কোকিং প্রাথমিকভাবে অত্যধিক টিউব প্রাচীর ফিল্ম তাপমাত্রা, কম তরল বেগ, এবং বর্ধিত বসবাসের সময় দ্বারা সৃষ্ট হয়। শিল্প তথ্য দেখায় যে ফিল্মের তাপমাত্রায় প্রতি 20 থেকে 25 ডিগ্রি ফারেনহাইট বৃদ্ধির জন্য, কোকিংয়ের হার প্রায় দ্বিগুণ হয়। প্রতিরোধের মধ্যে রয়েছে ফিল্মের তাপমাত্রা কমাতে ভর বেগ বৃদ্ধি, বাষ্প ইঞ্জেকশন অপ্টিমাইজ করা যা কোকিং রেট প্রায় 16 শতাংশ কমাতে পারে এবং ছোট-শিখা মাল্টি-বার্নার ব্যবস্থা গ্রহণ করে।
Q3
শোধনাগারগুলিতে ব্যবহৃত প্রধান হিটার কনফিগারেশনগুলি কী কী
API 560 মান অনুসারে, সাধারণ কনফিগারেশনগুলির মধ্যে রয়েছে উচ্চ দক্ষতা এবং অভিন্ন বন্টন সহ উল্লম্ব নলাকার হিটার, কমপ্যাক্ট কাঠামো সহ কেবিন অনুভূমিক কয়েল হিটার, সহজ রক্ষণাবেক্ষণের জন্য উল্লম্ব টিউব সহ বক্স হিটার এবং উচ্চ-সান্দ্রতা তরলগুলির জন্য হেলিকাল কয়েল হিটার। নির্বাচন প্রক্রিয়ার প্রয়োজনীয়তা, সাইটের অবস্থা এবং বিনিয়োগ বাজেটের উপর নির্ভর করে।
Q4
চালিত হিটারের জন্য সাধারণ অপারেটিং চক্রের দৈর্ঘ্য কত
অপারেটিং চক্র প্রক্রিয়ার ধরন এবং ফিডস্টক দ্বারা পরিবর্তিত হয়। বিলম্বিত কোকিং হিটারগুলি সাধারণত প্রতি 3 থেকে 6 মাসে অনলাইনে ডিকোকিং করে, প্রায় প্রতি 12 মাসে বাষ্প-এয়ার ডিকোকিং সহ। অপরিশোধিত পাতন উনান 3 থেকে 5 বছরের চক্র অর্জন করতে পারে। পরামিতি অপ্টিমাইজ করা, মনিটরিং শক্তিশালী করা, এবং সময়মত ডিকোকিং অপারেটিং চক্র প্রসারিত করে।
প্রশ্ন5
দীপ্তিমান সেকশন টিউবের জন্য সাধারণত কি উপকরণ ব্যবহার করা হয়
রেডিয়েন্ট সেকশন টিউবগুলি 850 থেকে 1000 ডিগ্রি সেলসিয়াস তাপমাত্রায় কাজ করে, সাধারণত HP সিরিজের সেন্ট্রিফিউগালি কাস্ট অ্যালয় স্টিল টিউব যেমন HP-50 এবং HP-Plus ব্যবহার করে। এই উপকরণগুলি চমৎকার উচ্চ-তাপমাত্রা ক্রীপ প্রতিরোধের, অ্যান্টি-কারবারাইজেশন এবং অক্সিডেশন প্রতিরোধের প্রদর্শন করে। Tuopu Industry (Jiangsu) Co., Ltd. একটি বুদ্ধিমান সেন্ট্রিফিউগাল কাস্টিং ফার্নেস টিউব উৎপাদন লাইন পরিচালনা করে।
প্রশ্ন ৬
ফায়ার হিটার থেকে NOx নির্গমন কীভাবে কমানো যায়
প্রাথমিক পন্থাগুলির মধ্যে রয়েছে লো-NOx বার্নার ইনস্টল করা যা পর্যায়ক্রমে দহন এবং ফ্লু গ্যাস রিসার্কুলেশন ব্যবহার করে প্রতি সাধারণ ঘনমিটারে 30 মিলিগ্রামের নিচে নির্গমন নিয়ন্ত্রণ করা, দহন বায়ু প্রি-হিট তাপমাত্রা অপ্টিমাইজ করা, অতিরিক্ত বায়ু অনুপাত সঠিকভাবে নিয়ন্ত্রণ করা এবং নিয়মিত বার্নার রক্ষণাবেক্ষণ করা।
প্রশ্ন ৭
কনভেকশন সেকশন ফাউলিং কীভাবে হিটার অপারেশনকে প্রভাবিত করে
কনভেকশন সেকশন ফাউলিং উল্লেখযোগ্যভাবে তাপ স্থানান্তর দক্ষতা হ্রাস করে, যার ফলে স্ট্যাকের তাপমাত্রা এবং জ্বালানী খরচ বৃদ্ধি পায়। ফাউলিং স্তর তাপ নিরোধক হিসাবে কাজ করে। স্টিম সট ব্লোয়ার ব্যবহার করে নিয়মিত পরিষ্কার করা অপরিহার্য। ভেজা বাষ্প ক্ষয়ের ক্ষতি করে, তাই বাষ্পের শুষ্কতা নিশ্চিত করা গুরুত্বপূর্ণ।
প্রশ্ন ৮
বহিষ্কৃত হিটার প্রকল্পের জন্য ইপিসি চুক্তির সুবিধা কী?
ইপিসি চুক্তি একটি একক দায়িত্বশীল সত্তার অধীনে নকশা, সংগ্রহ এবং নির্মাণকে একীভূত করে, কার্যকরভাবে সময়সূচী সংক্ষিপ্ত করে এবং ইন্টারফেস পরিচালনার খরচ কমায়। Tuopu Industry (Jiangsu) Co., Ltd. একটি বৃহৎ উৎপাদন ভিত্তি এবং ব্যাপক প্রকল্প পরিচালনার অভিজ্ঞতা সহ ফায়ারড হিটার EPC ক্ষমতার অধিকারী।
নির্বাচন সুপারিশ
নতুন শোধনাগার প্রকল্প
দীর্ঘমেয়াদী অপারেটিং খরচ কমাতে উচ্চ-দক্ষতা, অত্যন্ত স্বয়ংক্রিয় হিটার কনফিগারেশনকে অগ্রাধিকার দিন। তেজস্ক্রিয় অংশে উচ্চ-তাপমাত্রার খাদ সেন্ট্রিফিউগালি ঢালাই টিউব ব্যবহার করা উচিত, পরিচলন বিভাগে ক্ষয়-প্রতিরোধী ফিনড টিউব ব্যবহার করা উচিত এবং অবাধ্য আস্তরণের মডুলার ফাইবার কাঠামো গ্রহণ করা উচিত।
প্রকল্প পুনর্গঠন
শক্তি দক্ষতা উন্নতি সম্ভাবনা এবং নির্গমন সম্মতি পথ মূল্যায়ন উপর ফোকাস. ব্যাপক প্রাচীর তাপমাত্রা পর্যবেক্ষণ সিস্টেম স্থাপন, নিয়মিত দহন অপ্টিমাইজেশান টিউনিং সঞ্চালন, এবং বৈজ্ঞানিক ডিকোকিং সময়সূচী বিকাশ দীর্ঘমেয়াদী নিরাপদ অপারেশনের চাবিকাঠি।
Tuopu Industry (Jiangsu) Co., Ltd., বিখ্যাত গবেষণা প্রতিষ্ঠানের সাথে গভীর সহযোগিতার মাধ্যমে, স্বাধীন মূল পণ্য উৎপাদন ক্ষমতা এবং ব্যাপক প্রকৌশল অভিজ্ঞতার মাধ্যমে, বৈশ্বিক শোধনাগার ক্লায়েন্টদের ধারণাগত নকশা থেকে বিক্রয়োত্তর সেবা পর্যন্ত পূর্ণ-জীবনচক্র সমর্থন প্রদান করে।
